低导通电阻模拟开关 | 8:1 / 4:1 低导通电阻CMOS模拟开关——QM4051 & QM4052

“在当今越来越复杂的电子系统中，如何高效、低失真地切换多路模拟信号，8:1 模拟开关 QM4051 与4:1模拟开关QM4052 两款CMOS模拟多路复用器/信号开关，正是为此而生。

QM4051 是一款 8:1、单通道 模拟多路复用器，QM4052 是一款 4:1、双通道 模拟多路复用器。

它们采用先进的CMOS工艺，可在 2.5V ~ 5.5V 单电源下工作，支持 轨到轨模拟信号，非常适合低电压、低功耗、高精度的信号切换场景。

01 — 产品亮点

✅ 超低导通电阻

典型导通电阻 48Ω (5V供电)

通道间匹配电阻仅 1.5Ω

导通电阻平坦度 15Ω，减少信号失真

✅ 极低漏电流

关断漏电流典型值 < 1nA (25℃)

适合高精度采样保持和传感器信号切换

✅ 高速切换

地址切换时间 55ns

使能开启/关断时间 30ns / 40ns

先断后合机制，避免通道短路

✅ 宽工作范围

电源电压：2.5V ~ 5.5V

工作温度：-40℃ ~ +125℃

满足汽车电子和工业级要求

✅ 高可靠性

HBM ±6000V，CDM ±2000V ESD防护

TTL/CMOS逻辑兼容

✅封装

SOP16

TSSOP16

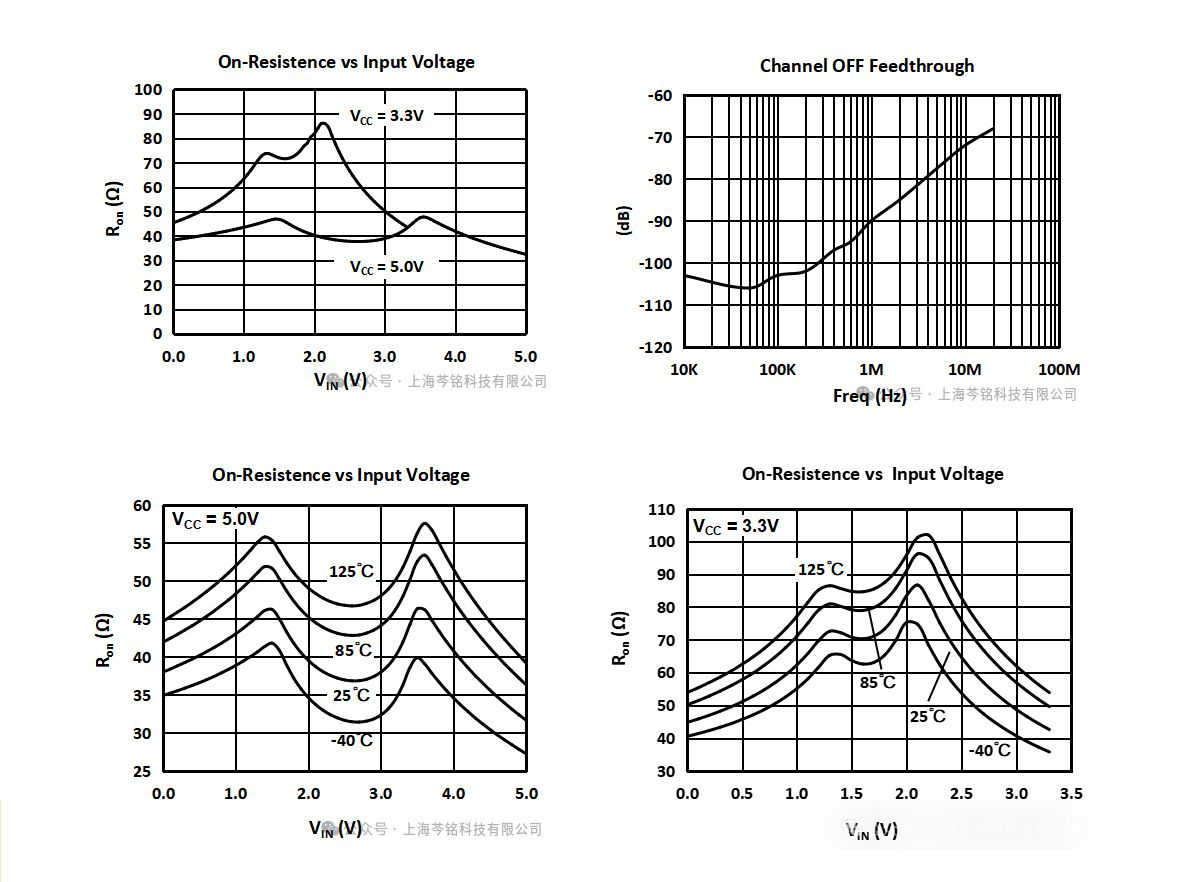

02 — 典型参数

At TA = 25℃, VCC = 5.0V (unless otherwise noted)

03 — 典型应用场景

汽车电子：信号采集、传感器切换

音频/视频信号路由：低失真传输

电池供电设备：低功耗、宽电压

数据采集系统：多通道ADC前端复用

工厂自动化：信号调理与通道选通

键盘扫描：轮询电路，简化IO口

04 — 为什么选择QM4051&QM4052？

无论您正在设计低功耗传感器接口、多通道音频切换器，还是高精度数据采集前端，QM4051 / QM4052 都能为您提供低导通电阻、低泄漏、高速、先断后合的可靠开关方案。

立即联系我们，获取详细技术资料与定制支持！
